脫水機概述及工作原理
1.1概述
螺旋二次擠壓脫水機系列是一種新型高效連續運行的有機廢棄物固液分離設備,適用于纖維類、沼渣類有機物料的深度脫水,特別適用于奶牛養殖場配套一次分離后干濕分離牛糞的二次深度脫水。與傳統的二次脫水設備相比,具有處理能力大、占地面積小、勞動強度低、操作簡單、維修方便等優點,特別是出水干物質含量高(最高干物質含量可達到60%)不受氣候條件限制,常年可實現連續穩定運行。
1.2工作原理
螺旋二次擠壓脫水機由變頻調速螺旋喂料機、錐形螺旋、濾水架、調水籠、機座、電機、作業平臺及變速箱等零部件組成。具備強度高,承獻壓力大,不變形、不易堵塞、耐腐蝕、耐磨損、.維修方便、使用壽命長等特點。
主要技術參數
2.1長寬高:2200*1800*2100;
2.2裝機功率:26.5KW;
2.3電源電壓:AC380V;
2.4額定電流:65A;
2.5主軸轉速:45~50r/min;
2.6減速機速比:20/1;
2.7生產產量:2-5囚/h;
2.8設備重量:2700kg
?
三.設備安裝
3.1設備到場后,首先應檢查設備安裝位置的基礎結構是否滿足安裝要求,設備安裝基礎要求平整、堅固,安裝區域應確保設備操作、維護和修理的必要空間;
3.2設備吊運時,機架與吊裝帶相接觸的點應襯墊布料或其他軟料,避免設備刮傷或磕傷;
3.3設備安裝時,應進行水平度調整測試,并充分固定好設備:
3.4設備與電控柜要可靠接地,接地電阻應小于4Ω;
3.5電源電纜:電纜規格3×25+2×16;
3.6電機等電氣接線應用金屬軟管或塑料穿線管保護,并將其固定在適當位置上且保證其不易被碰撞;
3.7排污管道安裝,可根據管口尺寸,結合用戶現場實際情況進行安裝,管道安裝遵循檢修方便,管線盡量短,盡量減少彎頭,盡量加大落差。
四.開機前的準備和檢查
4.1設備開機前,檢查機座和機體各部位螺栓是否齊全緊固;
4.2確認各減速機是否充分注入指定潤滑油。潤滑油加入量控制到觀察孔的三分之二即可(油加的太多、油溫也會過高、散熱慢;油加的太少軸承和齒輪沒有潤滑產生摩擦也會導致油溫過高);
4.3檢查軸承是否加注黃油,傳動鏈條需加潤滑油;
4.4檢查下料斗內是否有雜物,榨籠內是否有余料(冬季一定要確保設備內物料走空,防止物料凍結導致設備無法正常啟動;
4.5點動或手動盤車,確認設備低負荷啟動,排除設備啟動故障;
4.6設備第一次開機,確認電工人員按照接線圖要求將喂料電機、主電機的電源線接到各自的位置,確認三相電源接入正常;
五、日常操作要點
5.1開機中的巡檢
5.1.1巡檢設備運行電壓是香穩定,主電機在運行過程中電流是否在正常范圍內,原則上不得超過設備的額定電流;
5.1.2設備在運行中如發現有震動或有異響,應進行及時停機檢查處理,排除故障后方可重新啟動,必要時和設備廠家技術負責人直接聯系排除故障;

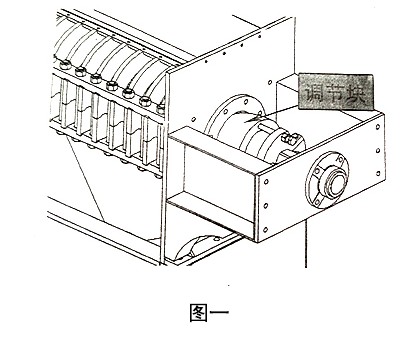

5.1.3設備運行過程中,如發現擠出的物料含水不符合要求(過濕或過干),應及時調節出料口調節塊至理想位置(見圖1),以免影響
出料水分(太濕達不到使用要求)和設備使用壽命(太干增加設備負荷與磨損)。
(圖一:出料口調節塊)
5.1.4設備運行過程中,若出口調節塊調節空間已經有限,運行電流逐步升高,出料水分逐漸降低,則操作人員應提前做好停機更換螺桿的準備。
5.1.5設備運行過程中,要經常檢查進口設備吃料是否正常,由于一次擠壓物料纖維度和含水率差異,可能導致進料口主軸粘結物料,導致進料口容積變小,設備吃料量減少,低負荷運行;在螺旋進料量不變的情況下,進料口可能存在堵塞風險,客戶可以根據需要配置進料口水沖洗線,根據物料情況,定時對主軸物料高壓水
5.1.6設備運行過程中,要注意通過出料口軸套與主軸位置的位移情況判斷設備尾端主軸與變速箱頂針的磨損情況,及時調整頂針?biāo)删o度或更換頂針,確保設備運行正常。
六、維護與保養要點
6.1當班期間必須檢查設備各傳動部件、軸承、滑動面的潤滑情況,按規定定期更換,確保各傳動部件的運轉及潤滑正常;
6.2及時清理設備,每班高壓沖洗榨籠T型條外的物料至少1次,保持機體外觀整潔;
6.3減速箱換油,新設備投入運行500小時后需更換一次齒輪油油,到達3000小時后更換一次齒輪油,以后每20000小時更換一次齒輪油、
6.4每次換新螺桿之前六角主軸上必須抹耐高溫黃油,以免下次更換時不好拆卸,螺桿與主軸間做好纏纖維密封措施;
6.5根據全國不同地區氣候差異選擇不同的減速箱齒輪油使用,用內需根據當?shù)氐臍夂驕囟仁褂眠m合的齒輪油以免造成設備損壞。0℃以上溫度(220號齒輪油),0℃以下溫度(專用防凍齒輪油);
6.6機器長期停用時,應去除主機內的殘留物料,將機器各部位清洗干凈,做好潤滑和防銹保養后進行密閉封存;
6.7其它部件如減速機和變頻調速器等的維護保養要點,請參閱其說明書維護使用和保養。
6.8定期檢查控制柜內的接觸器等其它電氣元件是否松動及老化,及時上緊或更換,預防設備電氣故障。

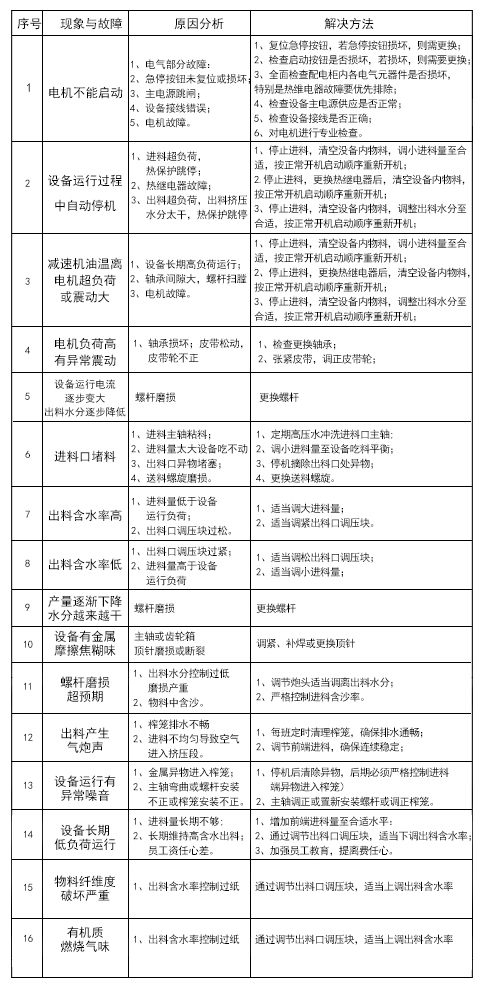

七、常見現象與故障、原因分析與解決方法
